軟件架構圖是系統設計的藍圖，對于以提供穩定、可靠、高效服務為核心的基礎軟件服務（如數據庫、消息隊列、緩存、API網關等）而言，其架構圖的清晰性與規范性尤為重要。一個標準的架構圖編寫模板，能夠確保架構意圖的有效傳達，促進團隊內外的技術對齊與高效協作。本文提供一個針對基礎軟件服務繪制架構圖的實用模板，涵蓋核心要素、繪制原則與典型范例。

一、 架構圖的核心構成要素

一個完整的基礎軟件服務架構圖，應包含以下幾個關鍵部分：

1. 標題與圖例：明確標識架構圖的名稱（如“XX消息隊列服務架構V2.0”）和版本。圖例用于解釋圖中使用的圖形、顏色、線條（如實線、虛線）所代表的含義（如：藍色方框代表服務，虛線箭頭代表異步調用）。

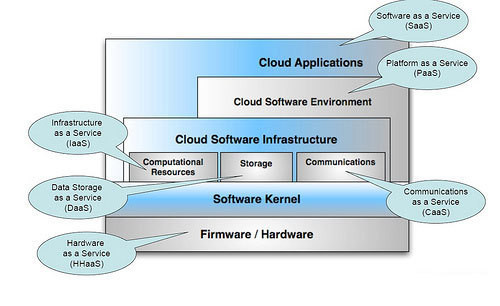

1. 層級與邊界：清晰劃分架構層次是基礎。通常采用分層視圖：

• 用戶/客戶端層：展示調用或使用該服務的終端用戶、外部系統或上游應用。

• 接入層/網關層：對于對外暴露的服務，應展示負載均衡器、API網關、安全認證組件等。

• 核心服務層：這是架構的核心，詳細展示服務本身的核心組件及其內部關系。例如，對于一個分布式緩存服務，需包含代理節點、數據節點、集群管理節點等。

• 數據持久層：展示服務所依賴的底層存儲，如對象存儲、塊存儲、分布式文件系統或數據庫。

• 運維支撐層：展示監控、日志、配置中心、服務注冊與發現等保障服務穩定運行的支撐系統。

1. 組件與實體：使用統一的圖形（如矩形、圓柱體）代表不同的實體，如：

• 進程/服務：用矩形表示，內部標注服務名稱（如 Auth-Service）。

• 數據存儲：用圓柱體或數據庫圖標表示（如 MySQL, Redis Cluster）。

• 外部系統：用不同顏色或樣式的方框區分第三方服務或依賴。

1. 連接與關系：使用帶箭頭的線條表示組件間的交互關系，并建議在線條旁用簡短文字標注協議或數據流性質（如 HTTP/1.1, gRPC, Pub/Sub, Sync Replication）。區分同步調用（實線箭頭）、異步消息（虛線箭頭）、數據流（無箭頭或管道符號）。

1. 關鍵標注與說明：在圖的空白處或另附文檔，對架構中的關鍵設計決策、非功能性特性（如高可用機制、數據一致性模型、伸縮策略）、部署規模（如節點數量）以及已知的瓶頸或風險進行簡要說明。

二、 繪制原則與最佳實踐

1. 一圖一視角：避免在一張圖中混雜多種視角（如邏輯視圖、部署視圖、開發視圖）。對于基礎服務，建議優先繪制 邏輯/組件架構圖，再根據需要補充部署架構圖。
2. 保持簡潔：避免過度追求細節而喪失可讀性。高層架構圖應聚焦于主要組件和關鍵數據流，細節可拆分到子系統的詳細設計圖中。
3. 一致性：在整個項目或組織內，盡量統一圖形、顏色、線條的語義，降低理解成本。
4. 工具輔助：使用專業的繪圖工具（如Draw.io, Lucidchart, Visio，或代碼化工具如PlantUML、Mermaid）以保證圖形的規范性與可維護性。

三、 模板應用示例：一個分布式緩存服務架構圖

標題： Global Distributed Cache Service - 邏輯架構圖

核心圖示（文字描述）：
1. 客戶端層：多個應用服務器通過緩存客戶端SDK發起請求。
2. 接入層：請求首先到達一組無狀態的代理節點，負責協議解析、請求路由和簡單的負載均衡。
3. 核心服務層：
- 數據分片節點：多個節點組成集群，每個節點負責一部分數據（基于一致性哈希）。節點間有數據同步鏈路（虛線箭頭，標注Paxos/Raft）。

• 配置管理節點：一個獨立的小集群（如3節點），負責管理集群元數據、節點狀態和分片映射關系。

1. 數據持久層：可選地，部分數據分片節點通過異步方式將數據快照備份到對象存儲(S3)中（虛線箭頭標注Backup）。
2. 運維支撐層：

• 監控Agent部署在所有節點上，將指標上報至監控中心(Prometheus)。

• 所有日志通過日志采集器發送至集中式日志系統(ELK)。

• 配置管理節點的信息注冊到服務注冊中心(Consul/ZooKeeper)，供代理節點發現。

關鍵標注：
- 高可用：數據節點與配置管理節點均采用多副本，自動故障切換。
- 一致性：提供會話一致性，支持強一致性讀選項（代價為更高延遲）。
- 伸縮性：通過調整分片數及節點數實現水平擴展。

通過遵循上述模板與原則，團隊可以為各類基礎軟件服務（數據庫、消息隊列、API網關等）繪制出清晰、標準、信息量豐富的架構圖，這不僅是優秀技術文檔的基石，也是確保系統長期可維護性與可演進性的關鍵一步。
